Центробежное сепарационное устройство СплитСвирл

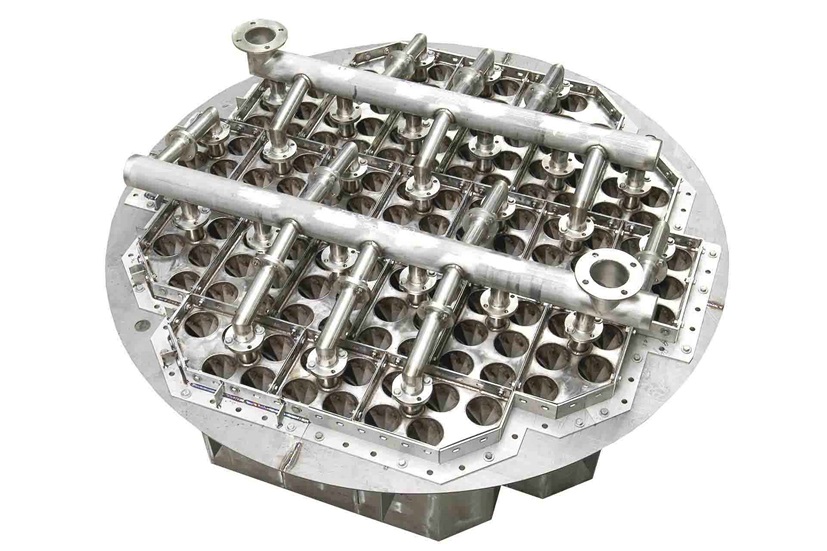

Устройство, обеспечивающее максимальную производительность в линейке сепарационных устройств Сплитекс. Представляет собой тарелку с установленными на ней циклонами и дренажной системой под тарелкой. Газ с капельной жидкостью попадает на аэродинамические завихрители циклонов, где под действием центробежных сил капли собираются в пленку на стенках циклонов и через прорези направляются в камеры сбора жидкости и затем в дренажную систему. Отсепарированный газ выходит по оси каждого циклона к штуцеру вывода газа из аппарата.
СплитСвирл может быть скомбинирован с другими устройствами Сплитекс (СплитМэш, СплитШеврон) для повышения общей эффективности сепаратора.
Область применения
Преимущества
У вас остались вопросы?
Сплитекс выпускает центробежное сепарационное устройство СплитСвирл. Это высокопроизводительное центробежное сепарационное устройство предназначено для эффективного отделения капельной жидкости от газа и очистки газа от механических примесей в вертикальных сепараторах.
Принцип работы
Принцип действия СплитСвирл основан на использовании центробежных сил. Газовый поток с капельной жидкостью поступает на аэродинамические завихрители циклонов. Под действием центробежных сил капли жидкости отбрасываются к стенкам циклонов, где собираются в пленку и через специальные прорези направляются в камеры сбора и дренажную систему. Очищенный газ выходит по центральной оси каждого циклона.
Такой механизм обеспечивает высокую эффективность сепарации даже при значительных колебаниях расхода и позволяет достигать тонкой очистки от капель размером от 5–10 мкм.
Конструктивные особенности

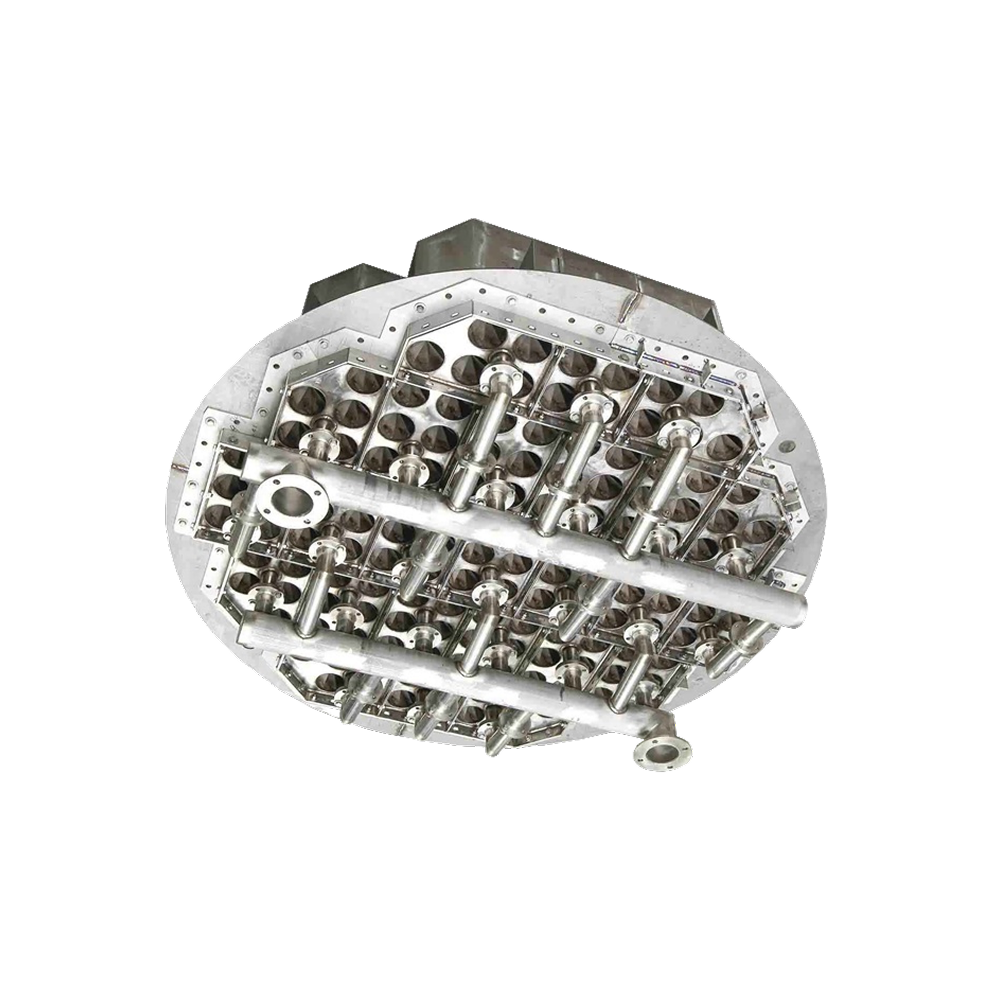

Центробежное сепарационное устройство СплитСвирл состоит из несущей тарелки с установленными на ней циклонами и дренажной системы под тарелкой. Каждый циклон оснащен завихрителем, который создает интенсивное вращательное движение потока.
Элементы конструкции:
-
Аэродинамические завихрители циклонов.
-
Камеры сбора и отвода отделенной жидкости.
-
Дренажные каналы.
Устройство адаптируется под диаметр сепаратора и конкретные условия эксплуатации, включая высокое давление и наличие агрессивных компонентов.
Преимущества в промышленной эксплуатации
Преимуществом СплитСвирл среди сепарационных устройств линейки Сплитексявляется максимальная производительность. Оно эффективно работает при высоких скоростях газового потока и обеспечивает низкий унос жидкости.
Преимущества:
-
Высокая эффективность отделения капельной жидкости и механических примесей.
-
Возможность комбинации с другими элементами (СплитМэш, СплитШеврон) для достижения комплексной очистки.
-
Минимальное гидравлическое сопротивление.
-
Надежная работа в условиях переменных нагрузок.
Такая конструкция особенно востребована в процессах подготовки природного газа, очистки попутного газа и разделения нефтегазовых смесей.
Производство и поставка
Собственное производство в Серпухове позволяет изготавливать центробежное сепарационное устройство СплитСвирл под индивидуальные параметры каждого проекта. Все элементы проходят тщательный контроль качества и гидравлические испытания.
Купить устройство можно напрямую у производителя. Сплитекс обеспечивает оперативную доставку по всей России с полным комплектом технической документации.
Центробежное сепарационное устройство СплитСвирл — это современное, надежное и высокоэффективное решение для повышения качества сепарации в промышленных сепараторах, обеспечивающее стабильную и безопасную работу оборудования в сложных технологических условиях.
Сплитекс производит комплекс услуг, начиная от технологического обследования, технологических и гидравлических расчетов, разработки РКД и заканчивая монтажом и шефмонтажом изготавливаемого на собственном производстве оборудования.
