Разработка конструкторской документации

Разработка конструкторской документации от Сплитекс

В Сплитексе, как в технологической инжиниринговой компании и ведущем российском производителе тепломассообменного оборудования, предлагается услуга разработки конструкторской документации на заказ. Современный завод в Серпухове обеспечивает полный цикл создания документации, включая чертежи и спецификации для внутренних устройств аппаратов. Это позволяет адаптировать решения под специфические требования технологических процессов в нефтегазовой и нефтехимической отраслях, повышая эффективность производства.

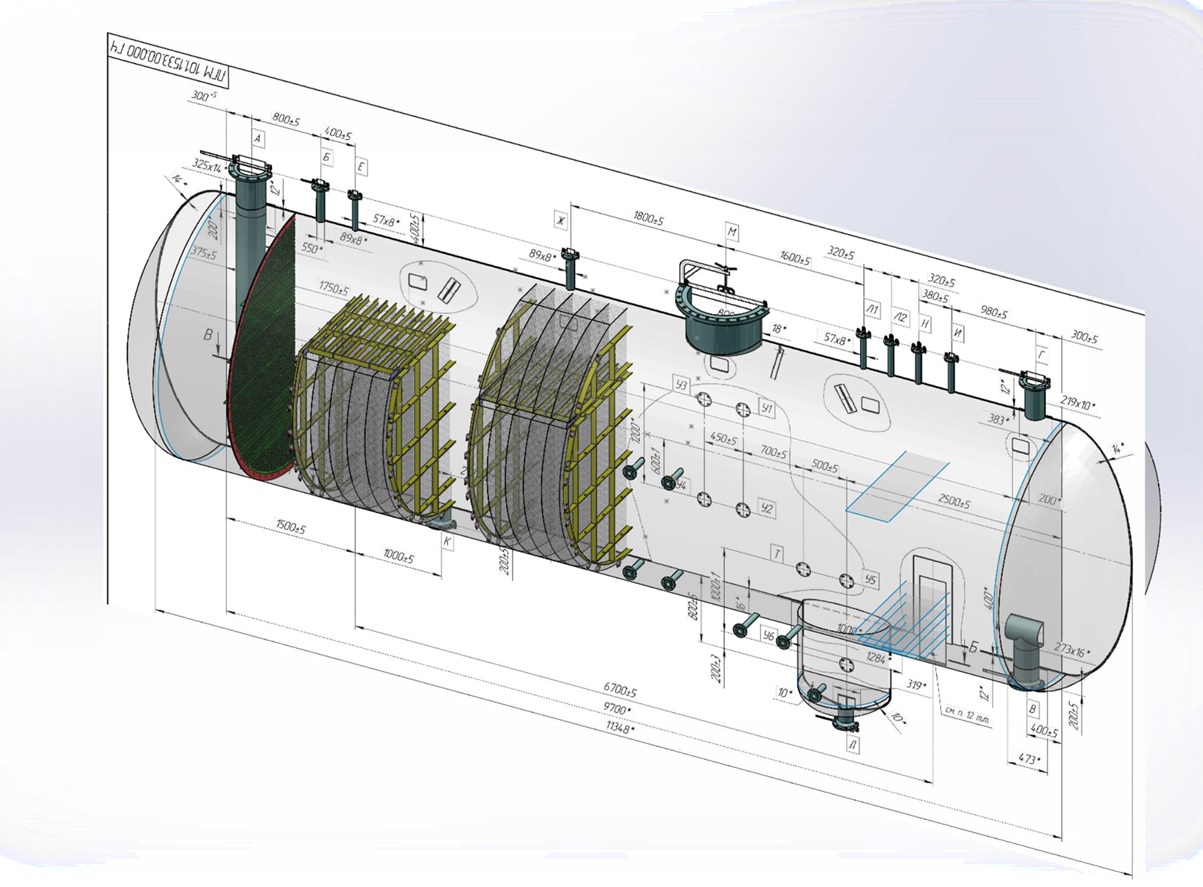

Разработка конструкторской документации внутренних устройств включает комплексный анализ исходных данных, расчеты прочности и оптимизацию конструкций. Разработка услуг ВКУ охватывает подготовку рабочих чертежей, сборочных схем и технологических карт. Специалисты учитывают сложности эксплуатации, такие как высокие нагрузки, вибрации и коррозионные среды, чтобы обеспечить долговечность изделий.

В процессе проектирования применяются современные программы для 3D моделирования и расчета, где определяются оптимальные параметры деталей. Спроектированная и разработанная конструкторская документация командой Сплитекс гарантирует, что устройства подойдут под существующие размеры приварных деталей и обеспечат требуемое качество продукта.

Этапы разработки проекта

Разработка начинается со сбора технических заданий и анализа технологической схемы. Далее следует этап расчетов: гидравлических, прочностных и механических. Создаются эскизы, после чего формируются финальные документы – от общих видов до детальных спецификаций.

Процесс включает итерации для учета обратной связи, что обеспечивает точность. В Сплитексе акцент на стандартах ГОСТ и международных нормах, где каждый проект проходит внутренний контроль качества. Это позволяет сократить время от идеи до реализации в производстве.

Применение в различных аппаратах

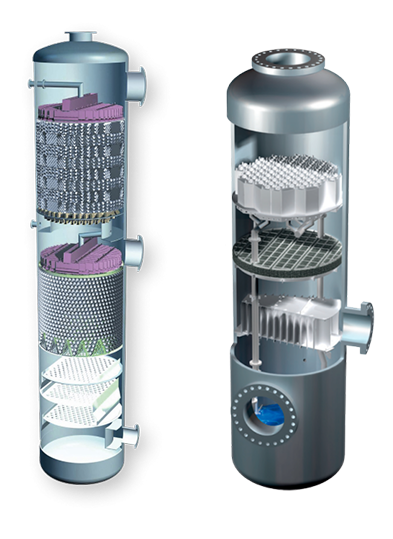

Документация разрабатывается для колонных аппаратов, реакторов и сепараторов. Например, чертежи на вакуумную колонну учитывают низкое давление и минимизацию потерь, с расчетами на вибрацию тарелок. Для реакторов чертежи фокусируются на катализаторных системах, обеспечивая равномерность потоков.

В сепараторах документация охватывает центробежные элементы, где прочностные расчеты предотвращают деформации. Такие решения адаптированы под нужды бизнеса, от добычи до переработки, повышая общую производительность установок.

Преимущества индивидуального подхода

Индивидуальная разработка ВКУ под требования клиента позволяет оптимизировать конструкции, снижая материалоемкость и себестоимость. .

Среди ключевых плюсов:

• Сокращение сроков монтажа за счет точных чертежей.

• Минимизация ошибок в производстве благодаря детальным спецификациям

• Повышение надежности оборудования в агрессивных условиях

Это делает услугу выгодной для предприятий, стремящихся к инновациям без перерасхода ресурсов.

Стоимость и варианты оформления

Стоимость разработки конструкторской документации ВКУ зависит от сложности проекта, объема работ и специфики оборудования. Базовые расчеты начинаются от доступных цен, с индивидуальными предложениями после консультаций.

Заказать документацию возможно через сайт, с предоставлением исходных данных. Сплитекс гарантирует конфиденциальность и сроки исполнения, предлагая полный пакет от эскизов до готовых предложений.
