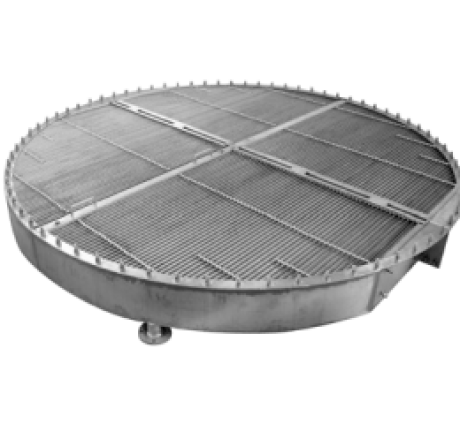

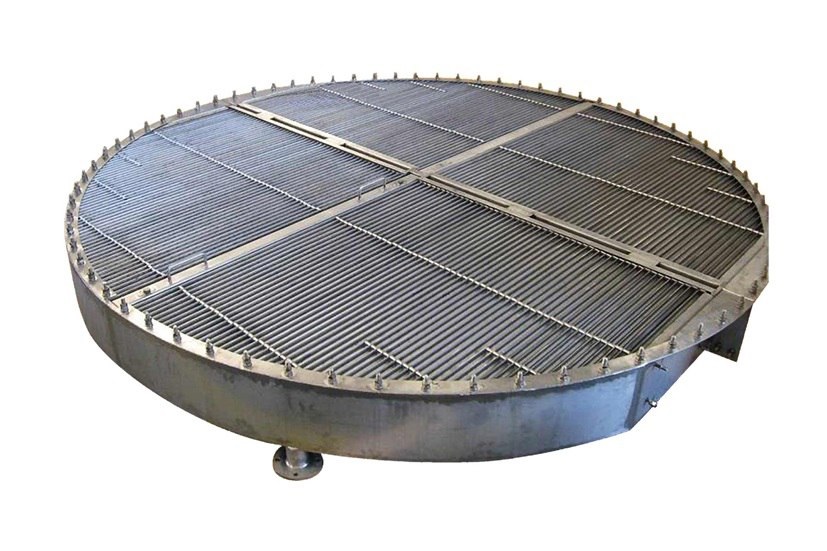

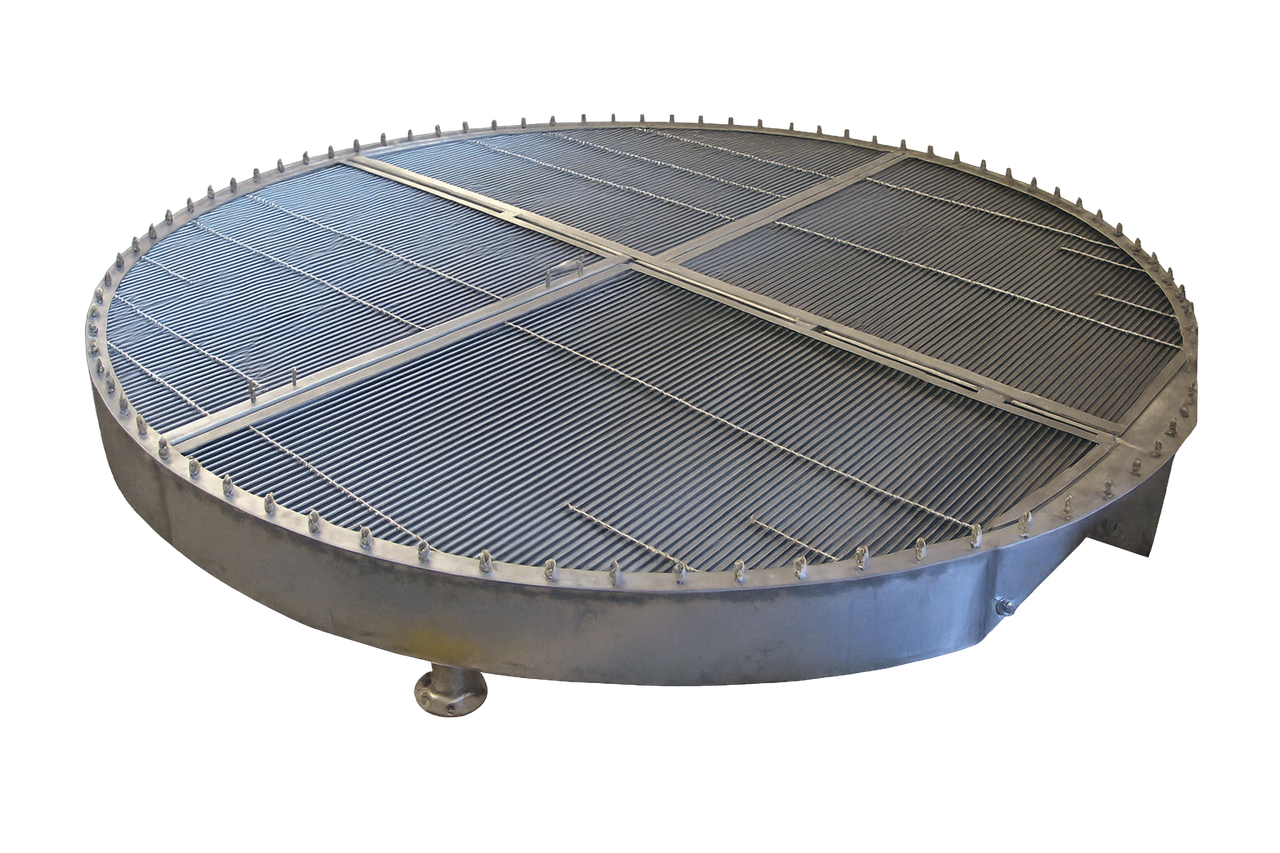

Каплеотбойник СплитШеврон
Каплеотбойник лопастного типа, предназначенный для эффективной сепарации капельной жидкости в различных условиях, включая загрязненные и агрессивные среды, с вертикальным или горизонтальным потоком сепарируемого газа, с использованием дренажной системы для отвода отсепарированной жидкости и без нее.
Для разных задач мы подбираем профили различной формы. Простые профили отделяют жидкость путем соударения, коалесцирования и дренажа на поверхности лопасти без отделения жидкости от газового потока. Они особенно хорошо подходят для применения в средах со значительным риском загрязнения из-за твердых частиц или высоковязких жидкостей в сырье.
В более сложных конструкциях профили образуют каналы, куда через прорези попадает жидкость отделенная от газа. Собранная жидкость стекает в нижнюю часть канала и отводится через дренажи.
В портфолио Сплитекс более двух десятков конструкций СплитШеврон,с успехом применявшихся в различных сепараторах и технологиях. Область применения: везде, где требуется эффективная сепарация при малом гидравлическом сопротивлении. Эффективность сепарации СплитШеврон можно повысить в комбинации с устройством СплитМэш.
Область применения
Преимущества
У вас остались вопросы?
Сплитекс выпускает каплеотбойник СплитШеврон — современное высокоэффективное лопастное устройство, предназначенное для тонкой очистки газа от капельной жидкости в различных промышленных условиях.
Принцип работы каплеотбойника
Каплеотбойник работает по принципу инерционного разделения и коалесценции. Газовый поток с капельной жидкостью проходит через систему профилированных лопастей. При изменении направления движения капли по инерции ударяются о поверхность профиля и пленкой стекают вниз под действием гравитации. Очищенный газ продолжает движение с минимальным уносом влаги.
Конструкция позволяет эффективно работать как при вертикальном, так и при горизонтальном направлении потока, что делает устройство универсальным для разных типов сепараторов.
Конструктивные особенности
СплитШеврон выпускается в нескольких вариантах исполнения. Простые профили обеспечивают отделение жидкости за счет соударения, коалесцирования и дренажа. В более сложных конструкцих профили формируют закрытые каналы, куда через специальные прорези попадает отделенная жидкость и отводится через дренажную систему.
Преимущества конструкции:
-
Высокая эффективность отделения капель от 8–10 мкм.
-
Низкое гидравлическое сопротивление.
-
Устойчивость к загрязнению твердыми частицами и высоковязкими средами.
-
Возможность комбинации с другими устройствами (СплитСвирл, СплитМэш).
Все элементы изготавливаются из коррозионностойких материалов, адаптированных под агрессивные технологические среды.
Преимущества
Устройства СплитШеврон отличаются надежностью и долговечностью в сложных условиях эксплуатации. Они обеспечивают высокую степень очистки при минимальных эксплуатационных затратах. Комбинирование с другими элементами внутренней оснастки позволяет достигать практически любого требуемого уровня сепарации.
Среди достоинств:
-
Стабильная работа при значительных колебаниях расхода.
-
Простота монтажа и обслуживания.
-
Длительный межремонтный период.
Производство и поставка
Собственное производство в Серпухове позволяет изготавливать каплеотбойники под конкретные параметры сепаратора — диаметр, расход, давление и состав среды. СплитШеврон может быть изготовлен для установки ы секцию любой формы (круглая, прямоугольная и пр.). Каждый элемент проходит контроль качества и гидравлические испытания.
Сплитекс производит комплекс услуг, начиная от технологического обследования, технологических и гидравлических расчетов, разработки РКД и заканчивая монтажом и шефмонтажом изготавливаемого на собственном производстве оборудования.
Купить каплеотбойник СплитШеврон можно напрямую у производителя. Организуется оперативная доставка по всей России, включая Москву. Специалисты помогают подобрать оптимальную конфигурацию для существующих и проектируемых установок.
Каплеотбойник СплитШеврон — это надежное и эффективное решение для повышения качества сепарации и обеспечения стабильной работы сепарационного оборудования в нефтегазовой и химической отраслях.
