Защитная тарелка

Функции защитной тарелки

Защитная тарелка устанавливается в верхней части реакционной зоны и выполняет сразу несколько важных задач. Она защищает слой катализатора от прямого удара входящего потока, улавливает механические примеси и обеспечивает предварительное грубое распределение жидкости и газа.

Защитная тарелка востребована в процессах гидроочистки, где механические загрязнения и неравномерность подачи могут быстро вывести из строя дорогостоящий катализатор. Устройство предотвращает локальные перегрузки, снижает риск каналообразования и продлевает эффективный срок службы каталитической системы.

Конструктивные особенности

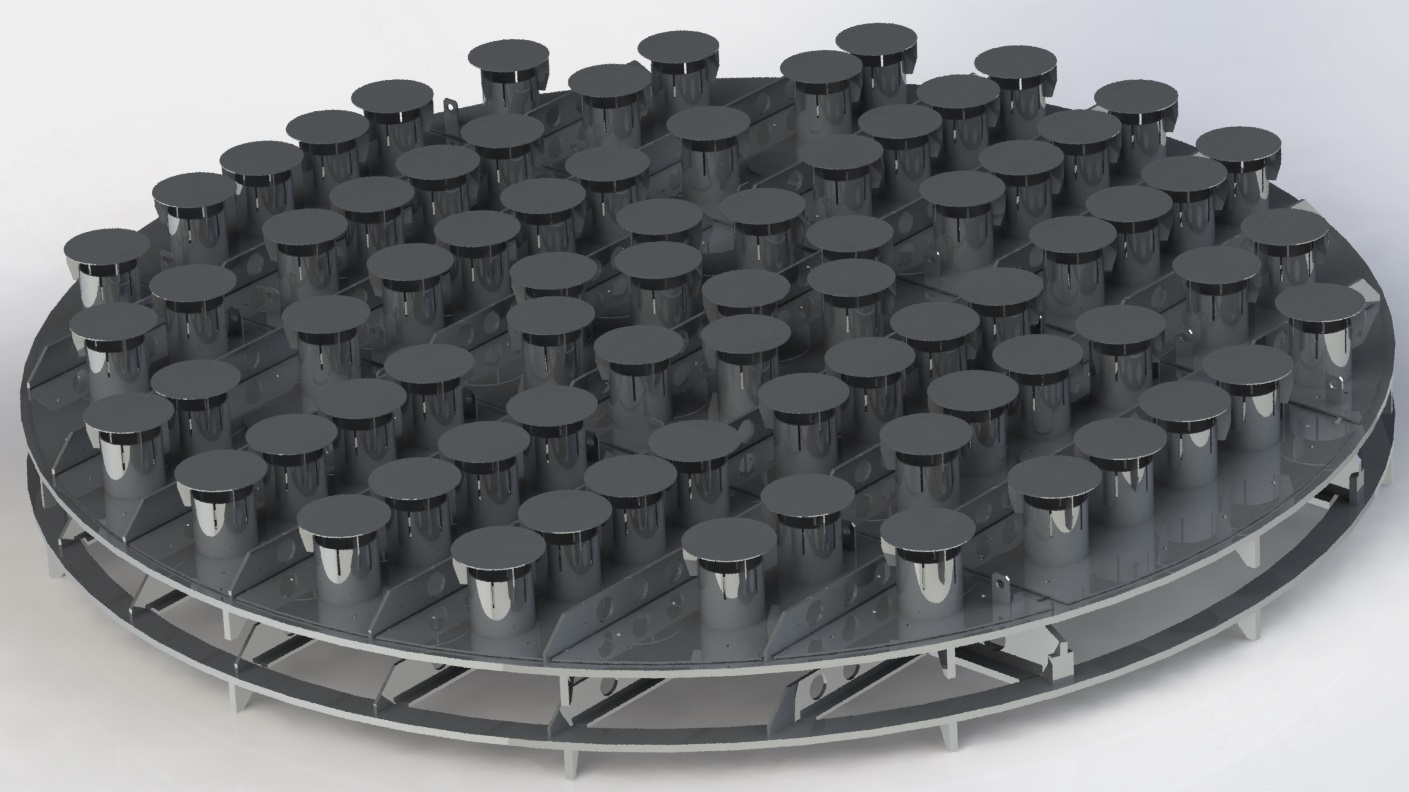

Конструкции защитных тарелок включают усиленный корпус, систему переливных труб и специальных элементов для грубого распределения. Основные части:

• Коллектор для сбора и первичного выравнивания потока

• Перфорированная поверхность с оптимизированными отверстиями

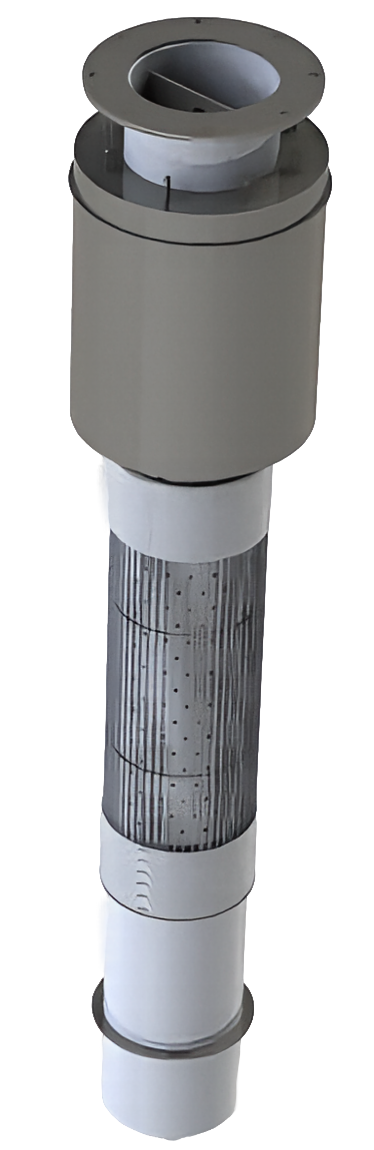

• Переливные трубы и отбойные элементы для контроля уровня жидкости

Все элементы рассчитываются под конкретные условия: диаметр реактора, расход потока, рабочее давление и состав среды. Разборное исполнение позволяет проводить монтаж и замену через штатные люки корпуса без значительной разборки аппарата.

Принцип работы

Защитная тарелка работает по принципу двухступенчатой подготовки потока. Сначала происходит грубое распределение жидкости и газа, затем — улавливание твердых частиц и стабилизация уровня. Жидкость, поступающая сверху, собирается на тарелке, проходит через систему отверстий и переливных труб, формируя равномерный поток перед поступлением на основной слой катализатора.

Это обеспечивает стабильный гидродинамический режим даже при колебаниях нагрузки и защищает нижележащие зоны от эрозии и неравномерного смачивания.

Преимущества применения

Использование защитной тарелки в реакторе дает заметный технологический и экономический эффект:

• Надежная защита катализатора от механических повреждений и локальных перегревов

• Равномерное распределение жидкости по сечению аппарата

• Снижение перепада давления и гидравлического сопротивления

• Увеличение межремонтного пробега установки

Тарелка грубого распределения жидкости эффективна в условиях переменных режимов работы, характерных для современных нефтеперерабатывающих установок.

Область применения

Защитная тарелка успешно применяется в реакторах гидроочистки дизельного топлива, бензина, вакуумного газойля и других процессах нефтегазовой отрасли. Устройства адаптируются под аппараты различного типа и диаметра, включая колонны и комбинированные реакционно-массообменные аппараты.

Собственное производство в Серпухове позволяет изготавливать тарелки под индивидуальные требования заказчика с точным соблюдением всех технологических параметров.

Защитная тарелка от Сплитекс — это проверенное решение, повышающее надежность и эффективность каталитических процессов, снижающее эксплуатационные риски и обеспечивающее стабильную работу оборудования в сложных промышленных условиях. Поставки осуществляются с доставкой по всей России напрямую от производителя-правопреемника Зульцер.
