Система смешения и подачи квенча

Принцип действия системы квенча

Принцип работы основан на промежуточном охлаждении реакционного потока между каталитическими слоями. Горячий газ или смесь реагентов, выходящая из верхнего слоя, смешивается с холодным квенчем (обычно водородсодержащим газом или другим теплоносителем). Это позволяет быстро снизить температуру до требуемого уровня перед поступлением на следующий слой катализатора.

Система смешения создаёт условия для идеального турбулентного перемешивания, обеспечивая равномерное распределение концентрации и температуры по всему сечению аппарата. Такой подход критически важен для экзотермических процессов, где даже небольшие локальные перегревы приводят к снижению селективности и преждевременной дезактивации катализатора.

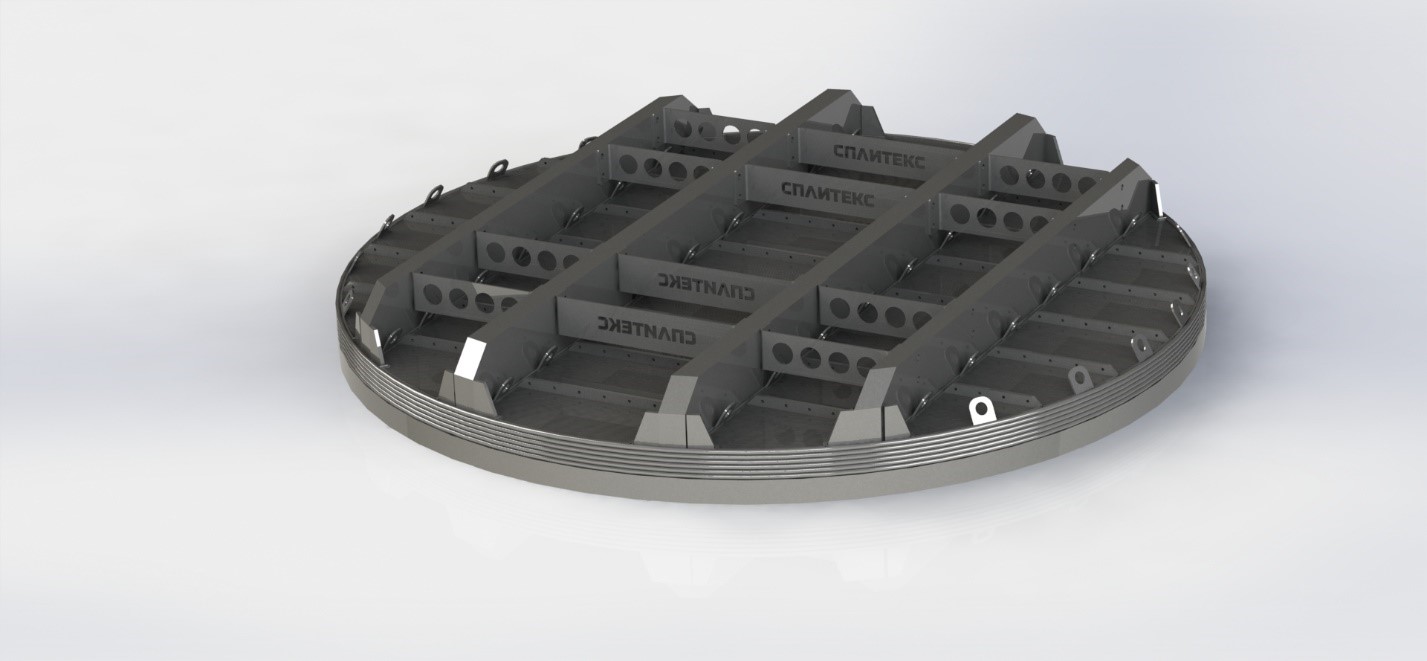

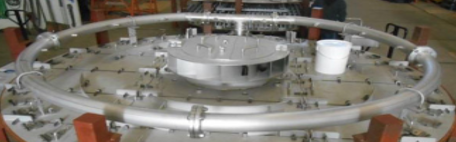

Конструктивные особенности

Устройство системы подачи квенча включает несколько ключевых элементов, работающих в едином комплексе:

• Тарелку сбора и первичного распределения потока.

• Камеру интенсивного смешения с оптимизированной геометрией.

• Распределительные форсунки и трубопроводы для точной подачи квенча.

Все элементы рассчитываются индивидуально под конкретную модель реактора, с учетом расхода, давления, состава сырья и теплового баланса. Конструкция минимизирует гидравлическое сопротивление и предотвращает образование застойных зон.

Преимущества в промышленной эксплуатации

Система смешения от Сплитекс повышает эффективность технологических процессов за счет точного контроля температуры. Стабильный температурный режим позволяет увеличить глубину конверсии, повысить выход целевых продуктов и продлить срок службы катализатора.

В сравнении с устаревшими решениями новые системы демонстрируют более равномерное перемешивание и меньшие потери давления. Это особенно важно для установок гидрокрекинга, риформинга и гидроочистки, где реактор работает в условиях высоких нагрузок и непрерывного режима.

Область применения

Система успешно интегрируется в существующие и вновь проектируемые реакторы различных типов. Она применяется в производствах моторных топлив, базовых масел, ароматических углеводородов и других продуктов нефтехимии. Конструкции адаптируются под конкретные условия — от атмосферного до высокого давления.

Благодаря собственному производству в Серпухове Сплитекс предлагает как стандартные решения, так и полностью кастомизированные схемы под требования заказчика.

Система подачи квенча от Сплитекс обеспечивает стабильную и безопасную работу каталитических аппаратов, повышая общую эффективность установки и снижая эксплуатационные риски.
