Центральная труба

Функциональное назначение центральной трубы в реакторе

Центральная труба реактора представляет собой перфорированную или щелевую конструкцию, установленную вдоль оси аппарата. Ее основная задача — организация движения фаз внутри корпуса. В реакторах с неподвижным слоем катализатора труба служит коллектором для сбора готового продукта, прошедшего слой, или для равномерной подачи газа-носителя. Благодаря осевому расположению достигается минимальное гидравлическое сопротивление и максимальная мощность установки. Центральная труба является важной частью активной зоны, где происходят основные реакции.

В зависимости от типа процесса центральная труба может работать в режиме отвода или подвода потока. При высоких давлениях и температурах конструкция должна сохранять жесткость и герметичность. На заводе Сплитекс в Серпухове изготавливаются центральные трубы реактора диаметром до 2,5 м и длиной до 15 м, что соответствует параметрам современных промышленных реакторов.

Конструктивные особенности и материалы

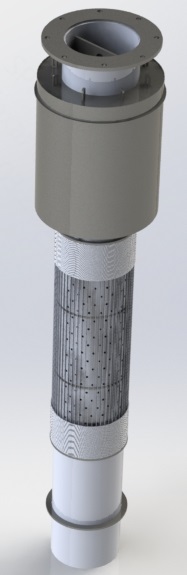

Конструкция центральной трубы реактора включает несущую перфорированную обечайку, внутренние распорные кольца, фланцевые соединения с корпусом и, при необходимости, направляющие лопатки. Материалами служат хромомолибденованадиевые стали (12Х1МФ, 15Х5М) или аустенитные нержавеющие сплавы (08Х18Н10Т, 316L). Каждый элемент проходит входной контроль и термообработку после сварки. Устройство крепится к верхнему или нижнему штуцеру реактора, образуя единый контура циркуляции. Проектный ресурс — не менее 20 лет.

При производстве центральной трубы реактора учитываются следующие параметры:

• Равномерность перфорации — шаг отверстий рассчитывается на основе CFD-моделирования.

• Термическая стабильность — отсутствие деформаций при циклических нагрузках.

• Стойкость к коррозии в среде сероводорода и хлоридов.

• Точность геометрии для обеспечения зазоров с внутренними теплозащитными экранами.

Центральная труба реактора Sulzer: преемственность технологий

Исторически конструкция центральной трубы реактора Sulzer разрабатывалась швейцарским концерном для установок гидроочистки и риформинга. После ухода иностранных поставщиков российские предприятия столкнулись с необходимостью локализации. Сплитекс, как правопреемник «Зульцер Хемтех», полностью воспроизвел и усовершенствовал конструкторскую документацию, включая центральную трубу реактора. Сегодня изделия изготавливаются по российским нормам (ГОСТ, ПБ) и успешно заменяют импортные аналоги на НПЗ и ГПЗ. Сплитекс является единственным легитимным поставщиком с полной инженерной базой и многолетним производственным опытом.

Каждая центральная труба реактора в обязательном порядке испытывается на стенде, имитирующем реальные условия: давление до 25 МПа, температура до 550 °C, расход среды до 2000 м³/ч. Испытания подтверждают равномерность распределения потока по сечению — отклонения не превышает 5 %. Конструкция оснащается дифференциальными датчиками температуры и давления для подключения к системам автоматического управления.

Особенности монтажа и интеграции в технологическую линию

Центральная труба реактора поставляется секциями длиной до 6 м (для удобства транспортировки). Сборка на площадке осуществляется на фланцах с контролем соосности. Для обеспечения свободного температурного расширение трубы относительно корпуса предусматриваются скользящие опоры и сильфонные компенсаторы. Присоединение к внешним трубопроводам выполняется через патрубки, выведенные из днища или крышки реактора. Все сварочные швы проходят 100 %-ный радиографический контроль.

После завершения работы по установке центральной трубы проводятся гидравлические испытания на прочность и герметичность. Специалисты компании оформляют паспорт и сертификат соответствия требованиям ТР ТС 032/2013. Для действующих производств возможна замена трубы без полной выгрузки катализатора — через люк-лаз в верхней части реактора.
