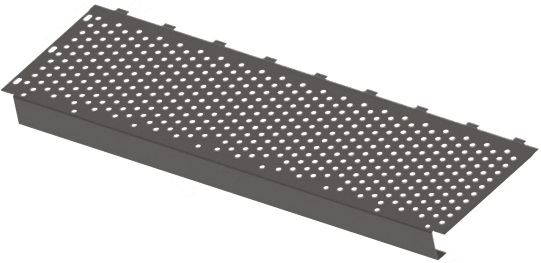

Ситчатые тарелки

Компания  Сплитекс изготавливает ситчатые тарелки, обеспечивающие надежный и экономичный массообмен в колонных аппаратах. Современное производство в Серпухове производит эти контактные устройства с точным контролем геометрии отверстий, что гарантирует стабильную работу в широком диапазоне нагрузок. Ситчатые тарелки остаются востребованными решениями для ректификационных, абсорбционных и десорбционных колонн благодаря простоте конструкции и эффективности.

Принцип действия и особенности конструкции

Принцип работы ситчатой тарелки работает за счет прохождения пара (или газа) через перфорированное полотно. Поднимающийся пар барботирует через слой жидкости, создавая интенсивный межфазный контакт двух фаз. Жидкость стекает на нижележащую ступень по переливным устройствам, поддерживая постоянный уровень на тарелке. Отсутствие подвижных частей делает конструкцию надежной и простой в обслуживании.

Размер отверстий варьируется от 5 до 25 мм, что обеспечивает высокую эффективность разделения фаз при оптимальном гидравлическом режиме.

Преимущества ситчатых тарелок

Тарелки ситчатые выделяются сочетанием экономичности и производительности. По сравнению с клапанными или колпачковыми аналогами они требуют меньше металла и проще в изготовлении. Низкое гидравлическое сопротивление снижает энергозатраты на перегонку. Устройства хорошо работают в чистых средах и при умеренных нагрузках, где не требуется экстремальный диапазон регулирования.

В нефтеперерабатывающей и нефтехимической промышленности ситчатые тарелки часто устанавливают в атмосферных и вакуумных колоннах для фракционирования нефти. В газопереработке они эффективны в процессах осушки и очистки газа. Фармацевтическая и химическая отрасли используют их в десорбционных и абсорбционных установках, где важна стабильность и низкая стоимость.

• Конструкция без движущихся элементов

• Низкие капитальные затраты на внедрение

• Хорошая производительность в среднем диапазоне нагрузок

Области применения и типичные задачи

Ректификационные ситчатые тарелки устанавливают в колоннах, где требуется разделение близкокипящих компонентов. В ректификационной колонне они обеспечивают множественные ступени равновесия, повышая чистоту целевых фракций. Ситчатая тарелка ректификационной колонны особенно эффективна при стабильных потоках, когда отклонения нагрузки минимальны.

В абсорбционных процессах устройства создают развитую поверхность контакта для поглощения газовых компонентов жидкостью. В десорбционных колоннах они способствуют выделению летучих веществ из растворов. Широкий спектр отраслей — от нефтехимии до производства специальных веществ — подтверждает универсальность этих устройств.

Почему выбирают Сплитекс

Сплитекс предлагает ситчатые тарелки, рассчитанные на условия российских предприятий. Полный цикл производства в Серпухове позволяет контролировать качество на всех этапах. Индивидуальный подход к проектированию учитывает специфику сырья, давление и температуру, обеспечивая максимальную отдачу от каждого устройства.

Такие массообменные элементы повышают общую эффективность колонн, снижают энергозатраты и продлевают межремонтный период. Надежность конструкции подтверждена эксплуатацией на объектах нефтеперерабатывающей, нефтехимической и газоперерабатывающей промышленности.
