Клиент столкнулся с систематической деформацией глухой тарелки

Деформация внутренних устройств колонны или сепаратора может привести к остановке производства. Вибрации, усталостные напряжения и преждевременный износ металла — классические проблемы, которые закладываются ещё на этапе проектирования.

 Избежать их позволяет FEA анализ (метод конечных элементов), который превращает инженерную задачу в точную науку, гарантирующую ресурс оборудования.

FEA-анализ (Finite Element Analysis, анализ методом конечных элементов) или МКЭ — это численный метод решения сложных инженерных задач, основанный на дискретизации расчётной области (конструкции, детали) на множество простых подобластей – конечных элементов, соединённых в узлах.
Сложное поведение системы аппроксимируется как совокупность более простых решений для каждого элемента.

Пример из практики
Клиент столкнулся с систематической деформацией глухой тарелки. Деформация панелей и разрушение сварных швов.

Решение

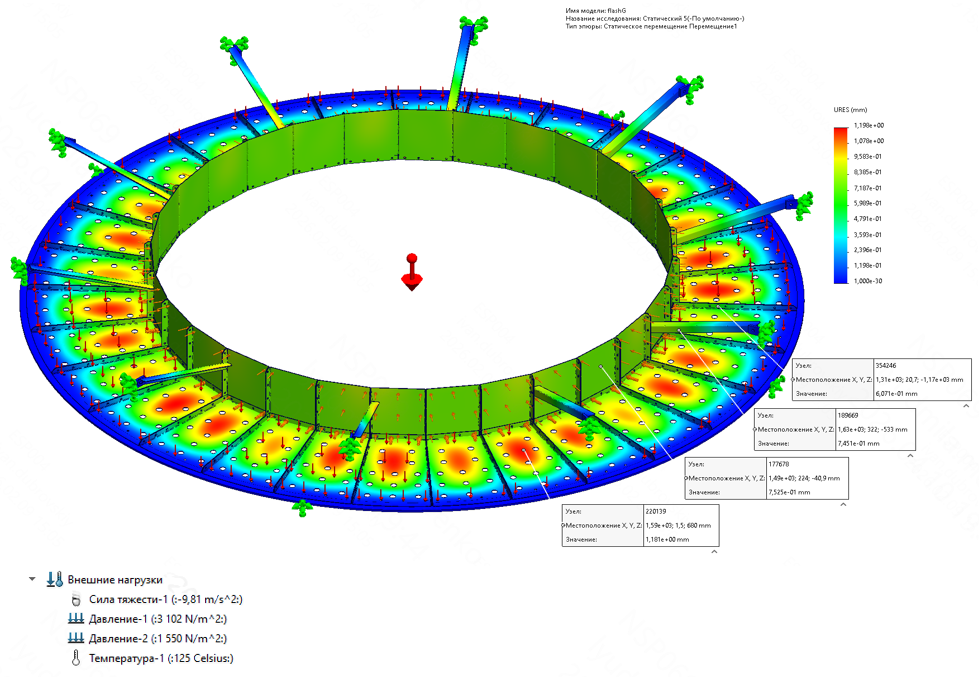

Инженеры нашей компании провели FEA-анализ существующей модели с учетом существующих условий - температура, нагрузки действующие на конструкцию глухой тарелки в процессе разных режимов работы колонны. Моделирование выявило зоны концентрации напряжений материала и температурных деформаций.

Результат
Мы предложили модифицированную конструкцию глухой тарелки: изменили геометрию опорных балок и усилили панели, добавили деформационный профиль для компенсации температурного расширения. После внедрения изменений ресурс конструкции вырос. Была получена положительная обратная связь от клиента.

В заключении можно сказать, что FEA-анализ — это не «чёрный ящик», который даёт абсолютно верный ответ. Это сложный инструмент, точность которого полностью зависит от компетенции инженера: корректности постановки задачи, качества модели и, главное, интерпретации результатов.
